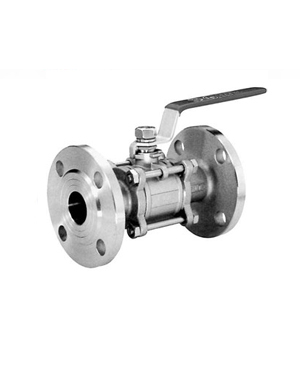

Q41F三片式法蘭球閥
一、概述：
Q41F三片式法蘭球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于石油化工城市給排水等要求嚴格切斷的工況。
二、Q41F三片式法蘭球閥產品屬性介紹：
閥體材質（WCB,CF8,CF3,CF8M等）;
公稱壓力（1.6-6.4MPa ）;
工作溫度（-20～232℃～350℃）;
產品口徑（DN15-DN100）;
連接方式（法蘭連接）;
適用介質（水、油、氣及某些腐蝕性液體）;
三、Q41F三片式法蘭球閥主要零件材料：
|
零件名稱 |
材質 | |
|
不銹鋼 |
碳鋼 | |
|
螺(luo)栓(shuan) |
不銹鋼SS304 |
碳鋼 |
|
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
螺母 |
不銹(xiu)鋼SS304 |
碳(tan)鋼 |
|
閥蓋 |
不銹鋼CF8/CF8M |
碳鋼(gang)WCB |
|
閥體 |
不(bu)銹鋼CF8/CF8M |
碳鋼WCB |
|
球體 |
不銹鋼CF8 |
不銹(xiu)鋼CF8 |
|
密封圈 |
聚四氟(fu)乙(yi)烯PTFE |
聚(ju)四氟乙(yi)烯PTFE |
|
閥桿(gan) |
不銹鋼SS316 |
不銹鋼(gang)SS304 |
|
填料 |
聚四氟乙烯(xi)PTFE |
聚四氟乙烯PTFE |
|
壓緊螺母 |
不銹鋼SS316 |
不(bu)銹鋼SS304 |
|
彈簧墊(dian)圈 |
不銹鋼SS304 |
不銹鋼(gang)SS304 |
|
螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
手柄 |
不銹(xiu)鋼(gang)SS304 |
不銹(xiu)鋼SS304 |
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
|
w |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
