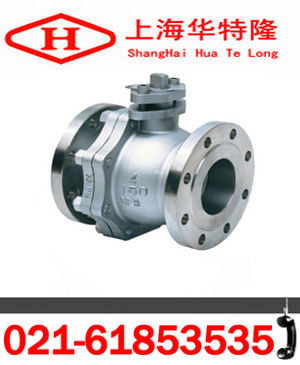

Q41F不銹鋼法蘭球閥操作使用及安裝說明
一、概述：
Q41F不銹鋼法蘭球閥本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。
二、Q41F不銹鋼法蘭球閥的密封原理：
不銹鋼法蘭球閥的密封原理依其結構而異。常用的球閥結構可分為浮動球球閥與固定球球閥兩大類。浮動球不銹鋼球閥的球體自由支承在閥座上(見圖1—1)。在流體壓力作用下，球體在流體流動方向產生位移，使它與閥后閥座密封面更緊密地接觸，即在該密封面上的比壓增大，形成單面密封‘同時，閥前閥座密封面上的比壓相應減小，往往不保證密封。
因此，球體的位置固定：流體壓力不能使它產生位移。可是，閥座卻是浮動的，它們藉助于彈簧或流體準力壓向球體，建立密封比壓。因而固定球不銹鋼球閥可根據使用要求設計出三種密封結構：閥前閥座密封、閥后閥座密封、閥前閥后閥座密封。
球閥按球體安裝方式分類：
按球體安裝方式，不銹鋼球閥可分為頂裝式、底裝式、側裝式以及斜裝式等四種類型。其中底裝式球閑實質上與頂裝式相同，因裝拆不方便，使用不多，故不單獨介紹。對于側裝式不銹鋼球閥，根據使用場合的不同以及通徑的大小，閥體有整體式部分體式兩種，而分體式又幣二分體和三分體之分。
三、操作和使用：
1.操作前須確認管路和閥已被沖洗過。
2.閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(900)時，閥關斷。反向旋轉1/4圈(900)時，閥開啟。
3.當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。
四、Q41F不銹鋼法蘭球閥外形連接尺寸：
|
德標標準號 |
公稱壓力PN |
公稱通徑DN |
d1 |
D |
b |
k |
h1 |
d3 |
S |
h2 |
d4 |
f |
螺栓數 |
d2 |
d5 |
d6 |
d7 |
e |
法蘭重量公斤 | |
|
系列1 |
系列2 | |||||||||||||||||||
|
DIN |
10 |
200 |
219.1 |
219.0 |
340 |
24 |
295 |
62 |
235 |
5.9 |
16 |
268 |
3 |
8 |
22 |
220 |
272 |
- |
2 |
11.3 |
|
DIN |
16 |
20 |
26.9 |
28.0 |
105 |
16 |
75 |
38 |
40 |
2.3 |
6 |
58 |
2 |
4 |
14 |
28 |
60 |
- |
2 |
0.95 |
|
DIN |
40 |
20 |
26.9 |
28.0 |
105 |
18 |
75 |
40 |
40 |
2.3 |
6 |
58 |
2 |
4 |
14 |
28 |
60 |
- |
2 |
1.06 |
1、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2、安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。
3、準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
4、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。.
5、本類閥應安裝在管道的水平方向或垂直方向。
6、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司的服務熱線：021-61853535， 本資料來自上海華特隆閥門制造有限公司www.zjhtlw.com，如需轉載請注明。
