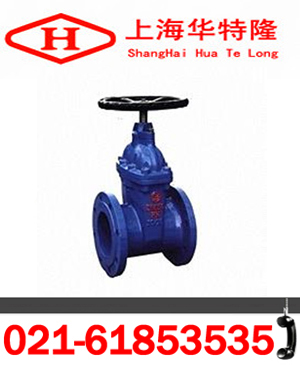

Z45X暗桿軟密封閘閥產品使用說明
一、Z45X暗桿軟密封閘閥產品特點
1）閥腔內無閘槽：傳統的閘閥由于閥腔底部有一閘槽，長時間使用后閘槽內往往容易淤積砂石等雜物，造成閥門關閉不嚴產生漏水或根本無法關閉。本公司生產的Z45X暗桿軟密封閘閥底部采用與水管相同的平底設計，閥腔內無閘槽，不會造成雜物淤積，使流體暢通無阻。
2）閥板整體橡膠包覆：閥板采用高品質的橡膠進行整體包覆，先進的橡膠硫化技術使得硫化后的閥板能夠保證精確的幾何尺寸，并且粘接牢固，不易脫落而且彈性記憶佳。
3）耐腐蝕：閥桿、閥桿螺母、密封套采用耐腐蝕材料不銹鋼和銅，閥體內外采用環氧樹脂靜電噴涂，不會產生銹水和造成介質污染，可滿足直接飲用水要求。
4）密封可靠：采用三道“O型密封圈”，開關輕巧,密封可靠；不用壓盤根，平時免維護，產品使用壽命長。
5）帶壓更換O型圈：獨特的設計結構使“O型密封圈”可非常方便地實現在無需停水狀態下帶壓更換。
6）嵌入式銅螺母：銅螺母與閥板采用嵌入式接合，使二者緊密結合成為一體，不會松動或脫落。
7）精密鑄造：閥體采用精密鑄造工藝，精確的幾何尺寸使得閥體內部無需任何精加工即可確保閥門的密封性。
二、Z45X暗桿軟密封閘閥技術參數：
|
型號 |
Z45X-10 |
Z45X-16 |
|
公稱壓力 |
1.0MPa(10kgf/cm2) |
1.6MPa(16kgf/cm2) |
|
公稱通徑 |
32～500mm |
32～500mm |
|
密封實驗壓力 |
1.1MPa(11kgf/cm2) |
1.76MPa(17.6kgf/cm2) |
|
強度實驗壓力 |
1.5MPa(15kgf/cm2) |
2.4MPa(24kgf/cm2) |
|
適用溫度 |
≤120℃ |
≤120℃ |
|
適用介質 |
水、油、水暖及其他非腐蝕性流體 |
水、油、水暖及其他非腐蝕性流體 |
|
驅動方式 |
手動、電動 |
手動、電動 |
|
亦可根據客戶要求，提供具有特殊技術參數的產品 | ||
|
閥體 |
灰鑄鐵、球墨鑄鐵 |
|
閘板 |
灰鑄鐵、球墨鑄鐵、NBR、EPDM、HTV |
|
閥蓋 |
灰鑄鐵、球墨鑄鐵 |
|
手輪 |
碳鋼、灰鑄鐵、球墨鑄鐵 |
|
閥桿 |
不銹鋼 |
|
密封套 |
黃銅 |
|
閥桿螺母 |
黃銅 |
|
密封圈 |
NBR、HTV |
|
公稱通徑（DN） |
結構長度 |
閥腔中心至手輪頂端H |
法蘭與螺栓 |
參考重量kg | |||||||||
|
10Kg |
16Kg | ||||||||||||
|
法蘭外徑D |
螺孔中心圓直徑K |
螺栓孔徑L |
數量n |
螺紋規格 |
法蘭外徑D |
螺孔中心圓直徑K |
螺栓孔徑L |
數量n |
螺紋規格 | ||||
|
40 |
165 |
170 |
150 |
110 |
19 |
4 |
M16 |
150 |
110 |
19 |
4 |
M16 |
7 |
|
50 |
178 |
185 |
165 |
125 |
19 |
4 |
M16 |
165 |
125 |
19 |
4 |
M16 |
9 |
|
65 |
190 |
205 |
185 |
145 |
19 |
4 |
M16 |
185 |
145 |
19 |
4 |
M16 |
12 |
|
80 |
203 |
310 |
200 |
160 |
19 |
8 |
M16 |
200 |
160 |
19 |
8 |
M16 |
20 |
|
100 |
229 |
340 |
220 |
180 |
19 |
8 |
M16 |
220 |
180 |
19 |
8 |
M16 |
27 |
|
125 |
254 |
387 |
250 |
210 |
19 |
8 |
M16 |
250 |
210 |
19 |
8 |
M16 |
38 |
|
150 |
267 |
430 |
285 |
240 |
23 |
8 |
M20 |
285 |
240 |
23 |
8 |
M20 |
50 |
|
200 |
292 |
520 |
340 |
295 |
23 |
8 |
M20 |
340 |
295 |
23 |
12 |
M20 |
80 |
|
250 |
330 |
545 |
395 |
350 |
23 |
12 |
M20 |
405 |
355 |
28 |
12 |
M24 |
120 |
|
300 |
356 |
660 |
445 |
400 |
23 |
12 |
M20 |
460 |
410 |
28 |
12 |
M24 |
160 |
|
350 |
381 |
800 |
505 |
460 |
23 |
16 |
M20 |
520 |
470 |
28 |
16 |
M24 |
245 |
|
400 |
406 |
915 |
565 |
515 |
28 |
16 |
M24 |
580 |
525 |
31 |
16 |
M27 |
280 |
|
500 |
457 |
1110 |
670 |
620 |
28 |
20 |
M24 |
715 |
650 |
34 |
20 |
M30 |
450 |
1.安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
2.在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
3.切斷閥安裝前，應先徹底清洗管道。
4.安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
5.閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
6.介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
