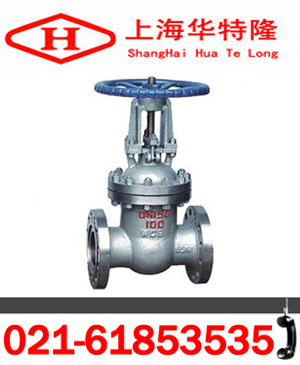

Z41H-100C高壓法蘭閘閥性能參數說明
一、概述：
Z41H-100C高壓法蘭閘閥適用于公稱壓力PN10.0～25.0Mpa，工作溫度—29～600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
二、Z41H-100C高壓法蘭閘閥產品特點：
1）符合國內外先進標準的要求，密封可靠，性能優良，造型美觀。
2)閘板與閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3)閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4)采用楔式彈性閘板結構，中大口徑設置滾動軸承，摩擦力小、啟閉輕松。
5)可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
三、Z41H-100C高壓法蘭閘閥執行標準：
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
GB122234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM | |
|
Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) | ||
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閘板 |
A182 F430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
閥桿 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE | ||
|
6 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
閥蓋螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
圓柱銷 |
A276 420 |
A276 304 | ||
|
9 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) | |
|
10 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓板 |
A105 |
A182 F304 | ||
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
A276 420 | |||
|
14 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
銘牌 |
SS | |||
|
16 |
手輪 |
A197 | |||
|
17 |
潤滑墊片 |
A273 431 | |||
|
18 |
填料 |
柔性石墨 |
PTFE | ||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 | ||
|
適用溫度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C | ||
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 | ||
|
L(RF) |
150Lb |
108 |
117 |
127 |
140 |
165 |
203 | |
|
300Lb |
145 |
152 |
165 |
178 |
190 |
216 | ||
|
600Lb |
165 |
190 |
216 |
229 |
241 |
292 | ||
|
H（開） |
150,300Lb |
158 |
169 |
197 |
236 |
246 |
283 | |
|
600Lb |
169 |
197 |
236 |
246 |
283 |
320 | ||
|
W |
100 |
100 |
125 |
160 |
160 |
180 | ||
|
重量 |
150 |
RTJ |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
|
BW |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 | ||
|
300 |
RTJ |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 | |
|
BW |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 | ||
|
600 |
RTJ |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
18.3 | |
|
BW |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 | ||
1）手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
2）雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 ）。
3）帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。
4）帶傳動機構的閘閥，按產品使用說明書的規定安裝。
5）如果閥門經常開關使用 , 每月至少潤滑一次。
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司的服務熱線：021-61853535， 本資料來自上海華特隆閥門制造有限公司//www.zjhtlw.com，如需轉載請注明。
