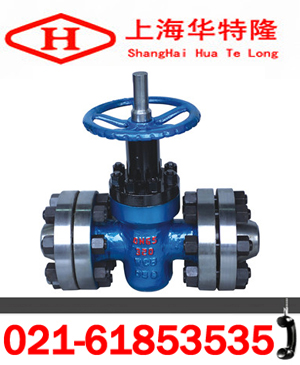

ZF43Y-250C高壓平板閘閥產品使用說明

一、概述：
   ZF43Y-250C高壓平板閘閥采用新型平衡浮動式密封結構，適用于壓力不大于40MPa，溫度不高于120℃的水、油品、天然氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的新型裝備。
二、ZF43Y-250C高壓平板閘閥特點：
1）采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2）閘板下部開有導流孔，并給予精密導向，同時密封部均噴焊硬質合金，耐沖蝕。
3）閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
4）關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5）由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6）開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開.
三、ZF43Y-250C高壓平板閘閥執行標準：

設計標準		JB/T5298、APl6D
結構長度	法蘭	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
連接法蘭		GB/T9113、JB/T 79 ANSl 16.5a
對焊端		GB/T 12224
試驗和檢驗		GB/T3927、JB/T 9092

四、ZF43Y-250C高壓平板閘閥性能規范：

適用范圍		PN10.0～42.0MPa	DN25～200mm
適用溫度		-29～121℃
適用介質	普通型	石油、天然氣、成油品、水等
	抗硫型	含H2S、CO2的石油、天然氣等
連接形式		法蘭端、焊接端、卡箍端
驅動方式		手動、電動、氣動等

五、ZF43Y-250C高壓平板閘閥零件材料：

件名稱	閥體、閥蓋	閘板	閥桿	閥座	閥桿螺母	填料
"Z"型	WCB、鉻鉬鋼	合金鋼(焊硬質合金)	不銹鋼	合金鋼(焊硬質合金)	鋁青銅	聚四氟乙烯、氟橡膠 PTFE、

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司的服務熱線：021-61853535， 本資料來自上海華特隆閥門制造有限公司//www.zjhtlw.com，如需轉載請注明。
訂貨流程：
1.客戶采購清單請傳真至 021-61857272，或來電咨詢 021-61853535。
2.收到客戶采購清單，為客戶提供閥門型號選型與報價（產品報價單）。
3.具體商定：交貨期、特殊要求等事宜。
訂貨須知：
一、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
1.結構長度
2.連接形式
3.公稱直徑、全通徑、縮徑、管道尺寸
4.運用介質及溫度、壓力范圍
5.實驗、檢驗標準及其他要求
二、本場可根據客戶特殊要求配置各類驅動裝置。
三、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
