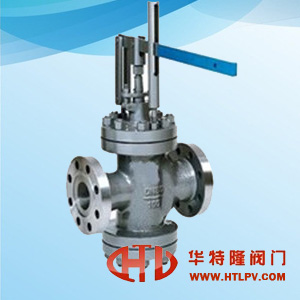

Y45H/Y杠桿式蒸汽減壓閥產品性能參數介紹
一、Y45H/Y杠桿式蒸汽減壓閥產品用途：
Y45H/Y杠桿式蒸汽減壓閥主要配套在減溫減壓裝置上，起到調節壓力的作用，減壓比一般用O.6較合適，選用DKJ一31O電動執行裝置，DN500閥選用DKJ一51O電動執行裝置較合適。主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。
二、Y45H/Y杠桿式蒸汽減壓閥性能：
|
公稱壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力(Mpa) |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力(Mpa) |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
|
最高進口壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍(Mpa) |
最佳減壓比0.6 | |||||
|
滲漏量 |
0.5%QMax | |||||
|
溫量-壓力等級 |
ANSI B16.34 | |||||
三、Y45H/Y杠桿式蒸汽減壓閥材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 |
304 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
墊片 |
柔性石墨/1Cr18Ni9 |
|
導向套 |
2Cr13 |
|
填料 |
柔性石墨 |
|
螺栓 |
35CrMoA |
|
螺母 |
45 |
四、Y45H/Y杠桿式蒸汽減壓閥尺寸：
| 公稱壓力 | 工程通徑 | 尺 寸 | ||||
| 6.4 10.0 | H | H1 | L | L1 | L2 | |
| 50 | 510 | 200 | 565 | 150 | 150 | |
| 80 | 555 | 220 | 650 | 190 | 190 | |
| 100 | 582 | 245 | 800 | 200 | 200 | |
| 150 | 654 | 318 | 800 | 220 | 225 | |
| 200 | 725 | 355 | 800 | 250 | 250 | |
| 250 | 750 | 390 | 800 | 272 | 275 | |
| 300 | 918 | 475 | 1000 | 355 | 395 | |
| 400 | 1080 | 660 | 1000 | 400 | 550 | |
| 500 | 1635 | 800 | 1000 | 450 | 680 | |
華特隆閥門訂貨須知：
一、Y45H/Y杠桿式蒸汽減壓閥產品名稱與型號 口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定Y45H/Y杠桿式蒸汽減壓閥型號，請按Y45H/Y杠桿式蒸汽減壓閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
感謝您訪問我們的網站【//www.htlpv.com華特隆公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。上海華特隆閥門制造有限公司一定是您最佳的選擇！
