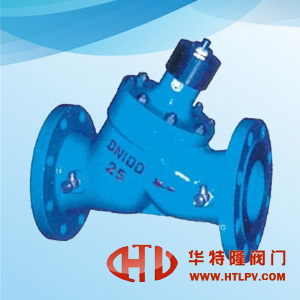

JLH多功能三合一止回閥產品性能參數說明

一、概述：
    JLH多功能三合一止回閥具有截至、止回、節流三種功能。主要用于水泵出口或其它防止液體倒流的管道，可有效的防止普通止回閥液體倒流時產生的水錘沖擊和噪音，是止回閥的更新換代產品。適用于在一般建筑，公寓及工廠的供排水，冷暖水處理，及鍋爐的冷凝水，二次供水管道的泵出口上，用來防止泵停止運轉而引起的管道內的介質倒流。
二、JHL多功能三合一止回閥特點：
1.融截止、節流、止回三種閥門之功能，可代替泵出口截止、節流、止回閥三臺閥門，實現一閥多用。
2.可做為管道自動平衡分配閥使用，只要首次調好流量不動，以后停泵或開機都不需要再調，始終保持首次調好的流量。
3.停泵后閥瓣自動快速止回，關閉平穩無水錘。
4.長期停泵或泵修理，為確保安全密封，可將閥桿擰到底，頂住閥瓣即實現截止閥功能。JLH截止、節流、止回多功能閥完全取代了傳統管道裝置中須裝截止閥、調節閥、止回閥三臺閥門使用大量減少投資、空間和安裝費用。
三、JLH多功能三合一止回閥主要技術參數：

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

四、JLH多功能三合一止回閥主要零件材料：

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

五、JLH多功能三合一止回閥外形連接尺寸：

公稱通徑 DN	安裝方式	閥長 L(mm)	法蘭直徑 (mm)	開啟高度 H(mm)	螺栓孔中心距 (mm)	螺栓孔數＊直徑	重量 kg
50	法蘭連接	230	160	210	125	4*18	16
65		290	180	250	145	4*18	24
80		310	195	290	160	8*18	35
100		350	215	320	180	8*18	50
125		400	245	380	210	8*18	72
150		480	280	420	240	8*23	98
200		550	335	500	195	12*23	150
250		620	405	680	355	12*25	230
300		700	460	730	410	12*25	390
350		787	520	830	470	16*25	50

華特隆訂貨須知：
一、JLH多功能三合一止回閥產品名稱與型號 口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定JLH多功能三合一止回閥型號，請按JLH多功能三合一止回閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
尊敬的客戶：感謝您訪問我們的網站【//www.htlpv.com華特隆公司】如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。上海華特隆閥門制造有限公司一定是您最佳的選擇！
①本保證書只針對上海華特隆閥門制造有限公司所銷售的產品。
②本公司產品實行質量三包，即：包修、包退、包換。
③包修服務包括：保修期內屬于保修范圍的免費維修，超過保修期或在保修期內但不屬于保修范圍的有償維修。
④保修期以客戶方驗收合格之日起，為期12個月。貨物運至客戶方后，客戶方必須在七個工作日內對產品進行驗收，在半個月內未提出異議，供方視全部為合格產品。
⑤保修范圍：在保修期內，產品由于生產質量、上次維修質量原因引起的故障范圍。
