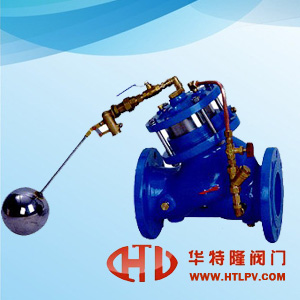

BYH103X活塞式遙控浮球閥產品性能參數說明

一、BYH103X活塞式遙控浮球閥概述：
    該閥是兼具多種功能的水力操作式閥門，主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球導閥控制關閉進水口停止供水；當水位下降后，主閥由浮球導閥控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；活塞式遙控浮球閥可隨水池的高度及使用空間任意位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。活塞式閥門性能可靠、強度高、動作平穩適用于600口徑以上的管道。
二、BYH103X活塞式遙控浮球閥主要技術參數:
1、公稱壓力：1．0MPa、1 6MPa、2．5MPa
2、適用介質：水
3、介質溫度：O～80℃
三、BYH103X活塞式遙控浮球閥主要零件材料：

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼、不銹鋼
閥座	錫青銅、不銹鋼
閥瓣	碳鋼、不銹鋼+丁腈橡膠
閥桿	鋁青銅、鉻不銹鋼
膜片	丁腈橡膠
膜片壓板	碳鋼、不銹鋼
彈簧	不銹鋼

五、BYH103X活塞式遙控浮球閥外形連接尺寸：

DN	L	H	D			D1			n-d
			1.0MPa	1.6MPa	2.5MPa	1．OMPa	1.6MPa	2．SMPa	1．OMPa	1.6MPa	2.5MPa
50	205	255	165	165	165	125	125	125	4-18	4-18	4-18
65	216	290	185	185	185	145	145	145	4-18	4-18	8-18
80	248	326	200	200	200	160	160	160	8-18	8-18	8-18
100	283	380	220	220	220	180	180	190	8-18	8-18	8-22
125	330	448	250	250	235	210	210	220	8-18	8-18	8-26
150	356	495	285	285	270	240	240	250	8-22	8-22	8-26
200	444	625	340	340	300	295	295	310	8-22	12-22	12-26
250	533	744	395	405	360	350	355	370	12-22	12-26	12-30
300	600	879	445	460	425	400	410	430	12-22	12-26	16-30
350	622	909	505	520	485	460	470	490	16-22	16-26	16-33
400	698	1130	565	580	555	515	525	550	16-26	16-30	16-36
450	775	1160	615	640	620	565	585	600	20-26	20-30	20-36
500	811	1198	670	715	670	620	650	660	20-26	20 33	20-36
600	900	1600	780	840	730	725	770		20-30	20-36
700	980	1750	895	910		840	840		24-30	24-36
800	1100	1900	1015	1025		950	950		24-33	24-39
900	1220	2100	1115			1050			28-33
1000	1320	2400	1230			1160

華特隆訂貨須知：
一、BYH103X活塞式遙控浮球閥產品名稱與型號 口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定BYH103X活塞式遙控浮球閥型號，請按BYH103X活塞式遙控浮球閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
