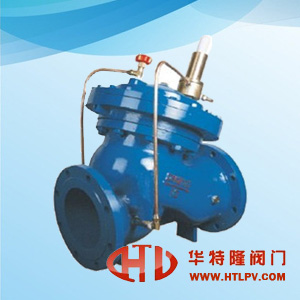

DY30AX多功能緩開緩閉止回閥產品性能參數說明

發布日期：2016-07-20 文字：【大】【中】【小】

一、DY30AX多功能緩開緩閉止回閥概述：
本產品有閥體、閥蓋、閥瓣、閥桿、彈簧、導閥等零件組成。上閥蓋與下閥蓋之間為隔膜腔，隔膜腔內設隔膜，隔膜與中心軸連接，中心軸另一端連接閥門，閥門與閥座接觸。水容器與上閥蓋進水、出水控制孔連通，水容器與上閥蓋出水為節流連通，水容器與上閥蓋進水為單向連通。該閥快速開啟，反應迅速；快速關閉，防止水錘產生。無水質要求，可用于污水、清水及原水系統。DY30AX緩開緩閉止回閥廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。
二、DY30AX多功能緩開緩閉止回閥技術性能：
1.多功能止回閥主閥體采用Y型雙腔膜片式結構，密封副為軟密封，與管道的連接形式為法蘭連接，法蘭連接尺寸按國家標準GB/T17241.6執行。
2.多功能止回閥由閥體、閥蓋、隔離盤、中心軸、導向套、銅套、大（小）閥座、大（小）閥瓣、膜片、膜片壓板及先導閥和控制管路等主要零部件組成，通過控制閥瓣的上下運動來實現閥門的啟閉。結構示意圖如圖1。
3.多功能止回閥能保證閥門能與水泵聯鎖，可實現離心水泵的閉閥啟動功能。
4.主閥體采用半流道Y型設計，水流阻力小，閥門水頭損在1m水柱以下（在流速為2m/s左右。）
6. 緩閉止回閥密封效果良好，保證閥門泄漏量為零泄漏，密封試驗按國家標準執行。
5. 鑄件采用先進的鑄造工藝鑄造，有良好的表面涂漆，涂漆方式采用烤漆，涂漆顏色由買方確定。
7.多功能止回閥在閥門發生膜片破裂和內漏時，能夠不從管線上拆卸下來維修。拆開閥蓋、膜片壓板和部分控制管路，即可更換膜片。如在使用一段時間后閥門出現內漏或運動卡阻，只需拆開隔離盤即可更換O形密封圈和閥瓣密封圈，維修十分方便。
8. 閥門的關鍵部件膜片，采用美國進口的具有立體網狀結構的尼龍強化橡膠。確保閥門有較長的使用壽命。
三、DY30AX多功能緩開緩閉止回閥主要零件材料：

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

四、DY30AX多功能緩開緩閉止回閥性能參數：

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

五、DY30AX多功能緩開緩閉止回閥主要主要外形尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	330	155	395	278	170	150	150	150	110	110	112	88	88	84	4-17.5	4-17.5	4-18
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

華特隆訂貨須知：
一、DY30AX多功能緩開緩閉止回閥產品名稱與型號口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定DY30AX多功能緩開緩閉止回閥型號，請按DY30AX多功能緩開緩閉止回閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
尊敬的客戶：感謝您訪問我們的網站【//www.htlpv.com華特隆公司】如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。上海華特隆閥門制造有限公司一定是您最佳的選擇！
①本保證書只針對上海華特隆閥門制造有限公司所銷售的產品。
②本公司產品實行質量三包，即：包修、包退、包換。
③包修服務包括：保修期內屬于保修范圍的免費維修，超過保修期或在保修期內但不屬于保修范圍的有償維修。
④保修期以客戶方驗收合格之日起，為期12個月。貨物運至客戶方后，客戶方必須在七個工作日內對產品進行驗收，在半個月內未提出異議，供方視全部為合格產品。
⑤保修范圍：在保修期內，產品由于生產質量、上次維修質量原因引起的故障范圍。
