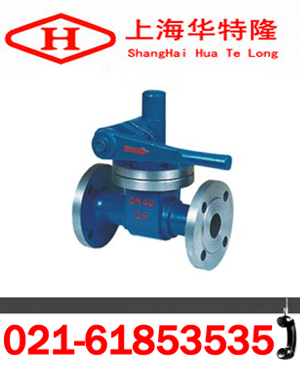

Z44H/Z48H快速排污閥產品性能參數介紹

發布日期：2016-07-25 文字：【大】【中】【小】

一、概述：
Z44H/Z48H快速排污閥是利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的。將管道清洗干凈后，才可安裝閥門,排污閥必須安裝在水平管道上。是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械荷密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械載荷。雖然對于壓縮彈簧，加載的排污閥可以通過調整彈簧力來達到良好密封，但密封壓差必須足夠強，以保證足夠的密封力，從而在閥正常運行時達到密封。密封壓差還應小于啟閉壓差，以確保開啟靈活。
二、排污閥執行標準：
設計制造按:GB/T12237-1989的規定
檢驗和試驗按:GB/T13927-1992的規定
法蘭尺寸按:JB79-59的規定
壓力－－溫度等級按:GB9131的規定
壓縮彈簧按:GB/T1239.2的規定
結構長度按:JB/T6900-93的規定
三、Z44H/Z48H快速排污閥技術規范：

型號	Z44H、P48H	Z44H、P48H	Z44H、P48H
壓力	1.6	2.5	4.0
適用溫度	≤425℃
適用介質	水、蒸氣

四、Z44H/Z48H快速排污閥外形連接尺寸：

型號	公稱壓力 PN(mm)	公稱通徑 DN(mm)	尺寸(mm)
型號	公稱壓力 PN(mm)	公稱通徑 DN(mm)	L	D	D1	D2	D6	b	z-d	H	L0
排污閥Z44H P48H	1.6	25	160	115	85	65	-	14	4-14	160	180
		32	180	135	100	78	-	16	4-18	180	200
		40	230	145	110	85	-	16	4-18	220	220
		50	250	160	125	100	-	16	4-18	230	240
		65	265	180	145	120	-	18	4-18	250	280
		80	280	195	160	135	-	20	8-18	280	350
		100	350	215	180	155	-	20	8-18	400	500
	2.5	25	160	115	85	65	-	16	4-14	160	180
		32	180	135	100	78	-	18	4-18	180	200
		40	230	145	110	85	-	18	4-18	220	220
		50	250	160	125	100	-	20	4-18	230	240
		65	265	180	145	120	-	22	8-18	250	280
		80	280	195	160	135	-	22	8-18	280	350
		100	350	230	190	160	-	24	8-23	400	500
	4.0	25	160	115	85	65	58	16	4-14	160	180
		32	180	135	100	78	66	18	4-18	180	200
		40	230	145	110	85	76	18	4-18	220	220
		50	250	160	125	100	88	20	4-18	230	240
		65	265	180	145	120	110	22	8-18	250	280
		80	280	195	160	135	121	22	8-18	280	350

五、Z44H/Z48H快速排污閥主要零件材料：

零件名稱	材料
閥體閥蓋	鑄鋼WCB
閥桿齒輪軸	鉻不銹鋼2Cr13
閥瓣閥座	鉻不銹鋼2Cr13
填料	石墨石棉繩
手柄	鑄鋼WCB
彈簧	磷銅絲

華特隆閥門訂貨須知：
    一、①Z44H/Z48H快速排污閥產品名稱與型號②Z44H/Z48H快速排污閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定Z44H/Z48H快速排污閥型號，請按Z44H/Z48H快速排污閥型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
尊敬的客戶：
    歡迎您訪問我們的網站//www.zjhtlw.com，首先感謝您對我們華特隆的關注，如果您對我們的產品、服務有任何建議或者疑問的話，請立即聯系我們！我們一定會盡心盡力為您提供優質的服務。最后華特隆人祝福您----尊貴的客人！！！上海華特隆閥門制造有限公司一定是您最佳的選擇！
