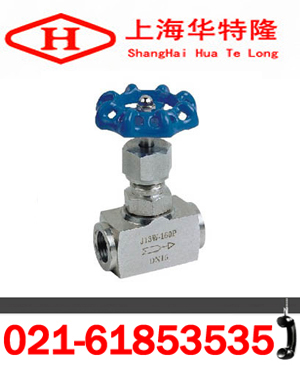

J11W內螺紋針型閥產品技術性能介紹

一、概述：
    J11W內螺紋針型閥是電力、電氣、機電設備工程、電控設備工程中應用最多的閥門之一，由于其安裝方便，制造合理，經濟簡單，所以大量使用在電力工程等管道中。針型閥可以根據不同的壓力，不同的溫度,采用特殊的結構和相應的密封，試壓采用工作壓力的1.5倍試壓,確保閥門在工作壓力的狀態下不會發生泄漏，同時保證在相應的溫度下，密封不會發生變形,不會發生密封不嚴的現像。
二、J11W內螺紋針型閥工作參數:
設計制造標準：GB/T12224-1989，JB/T7747-1995
連接形式：螺紋連接
結構特征：錐面密封，旋塞提升式
閥門檢驗和試驗：APISID598-1996
三、J11W內螺紋針型閥性能規范：

型號	公稱壓力 (MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度 (℃)	適用介質
		殼體	密封(液)	密封(氣)
J11W-16	1.6	2.4	1.76	0.6	1.6	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J11W40P	4.0	6.0	4.4	0.6	4.0
J11W-160	16.0	24.0	17.6	0.6	16.0	C≤425℃
J11W-320P	32.0	48.0	35.2	0.6	32.0

四、J11W內螺紋針型閥主要零部件材料：

零件名稱	閥桿、閥蓋	閥桿、閥瓣	填料
J11W-16P	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四乙氟乙稀、柔性石墨
J11W-160、J13W-40	優質碳鋼	優質碳鋼

五、J11W內螺紋針型閥外型及連接尺寸：DN6-40

公稱直徑DN(mm)	管螺紋	尺寸					重量(Kg)
		Do	L	H	H1	d
DN6	1/4	60	55	90	100	4	0.63
DN10	3/8	60	60	92	102	5	0.65
DN15	1/2	65	65	97	107	6	0.8
DN20	3/4	80	80	109	121	8	1.07
DN25	1	100	90	122	132	10	1.8
DN32	11/4	140	128	180	191	15	5.0
DN40	11/2	160	148	200	215	18	7.2

華特隆訂貨須知：
    一、J11W內螺紋針型閥產品名稱與型號②J11W內螺紋針型閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定J11W內螺紋針型閥型號，請按J11W內螺紋針型閥型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
