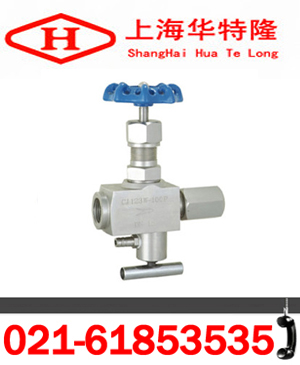

CJ123H多功能針型閥產品技術性能介紹

一、概述：
    CJ123H多功能針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。針型閥比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。 針型閥與壓力表配合使用是最合適的了，一般的針形閥門都做成螺紋連接(當然也有法蘭及其他形式的連接)。
二、CJ123H多功能針型閥結構圖：

三、CJ123H多功能針型閥主要性能規范：

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度(℃)	適用介質
		殼體 (MPa)	密封 (液)	密封 (氣)
CJ123H-250-DN15	25.0	37.5	27.5	0.6	25.0	P≤540℃	液化石油氣水、酸、蒸汽、油品等
						C≤425℃

四、CJ123H多功能針型閥主要零件材料：

零件名稱	閥體	閥桿	閥底座、法蘭	填料	填料閥蓋	手輪
CJ123H-250-DN15	鉻鎳不銹鋼	鉻鎳不銹鋼	鉻鎳不銹鋼	聚四氟乙稀、柔性石墨	不銹鋼	優質碳鋼

五、CJ123H多功能針型閥外形連接尺寸：

型號	公稱直徑(mm)	尺寸						重量(Kg)
		RA	RC	Do	H	H1	d
CJ123H-320-DN15	15	M20×1.5	G1/2?	65	100	110	5	1.4



華特隆訂貨須知：
    一、①CJ123H多功能針型閥產品名稱與型號②CJ123H多功能針型閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定CJ123H多功能針型閥型號，請按CJ123H多功能針型閥型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
