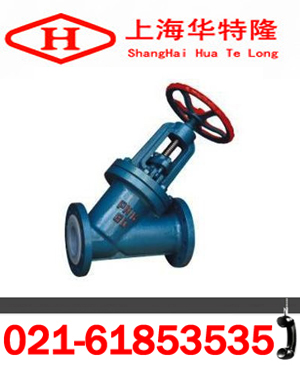

J45F46直流襯氟截止閥產品技術性能介紹

三、直流襯氟截止閥技術規范：
設計與制造按：GB/12239
結構長度：GB/12221
法蘭連接尺寸按：GB4126.3　GB4216.4
試驗檢驗按：GB/T13927

四、J45F46直流襯氟截止閥主要連接尺寸：

型號	公稱通徑DN（mm）	尺寸（mm）								質量（kg）
		L	D	D1	D	H1	b	Do	n-d
J45F46	25	160	100	75	60	205	16	120	4-11	4.5
J45F46	32	180	120	90	70	-	16	160	4-13.5	13
J45F46	40	200	130	100	80	250	16	160	4-13.5	14
J45F46	50	230	140	110	90	290	16	160	4-13.5	16.5
J45F46	65	290	160	130	100	310	16	180	4-13.5
J45F46	80	310	190	150	125	358	18	200	4-17.5	36
J45F46	100	350	210	170	145	428	18	200	4-17.5	50
J45F46	125	400	240	200	175	510	20	280	8-17.5	68
J45F46	150	480	265	225	200	550	20	280	8-17.5	90
J45F46	200	600	30	280	255	635	22	400	8-17.5	146
J45F46	250	730	375	335	312		24		12-.17.5

華特隆閥門訂貨須知：

    一、①J45F46直流式襯氟截止閥產品名稱與型號②J45F46直流式襯氟截止閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定J45F46直流式襯氟截止閥型號，請按J45F46直流式襯氟截止閥型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
