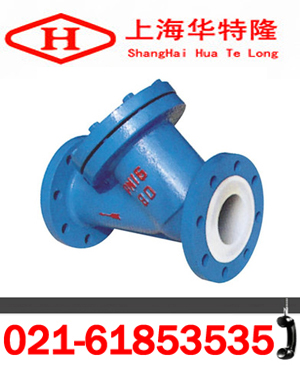

GL41F46襯氟Y型過濾器產品技術性能介紹

一、概述：
    襯氟Y型過濾器是用來清除腐蝕性介質中的雜質，保護泵、閥門及其它設備的正常使用。一般通水網為20-60目/cm2，通氣網為40-100目/cm2通油網為100-480目/cm2。可根據介質相應配置。由于過濾器內壁及濾網均采用耐腐蝕性極強的四氟制成，因此該產品被廣泛應用于各種腐蝕性管路中。
二、執行標準：
法蘭尺寸PN1.0MPa按GB9115.8-88標準。
法蘭尺寸PN1.6MPa按GB9113.3-88標準
法蘭尺寸PN2.5MPa按GB9113.4-88標準
公稱壓力：1.0～2.5MPa
公稱通徑：20～450mm。　
三、GL41F46襯氟Y型過濾器主要材料：

序號	零件名稱	灰鑄鐵	碳鋼
		Z	C
1	閥體、閥蓋	HT250/A 126	WCB/A216 WCB
2	過濾網	PTFE(F4)
3	螺栓 /螺母	35/45、A193 B7/A194
4	襯里層	FEP(F46)PCTFE(F3)

四、GL41F46襯氟Y型過濾器外形連接尺寸：

公稱通徑 DN (mm)	NPS (in)	GL41F46-10/16/25Y型過濾器
		L	D	D1	D2	b	f	H1	H	Z-φd	重量(kg)
		PNl.0～2.5(MPa)
20	3/4	150	105	75	55	16	2	70	122	4-14	3.3
25	1	160	115	85	65	16	2	78	135	4-14	4.2
32	11/4	190	135	100	78	18	2	86	154	4-18	6.6
40	11/2	200	145	110	85	18	3	92	164	4-18	7.3
50	2	230	160	125	100	20	3	102	182	4-18	12
65	21/2	250	180	145	120	20	3	115	205	4-18	16
80	3	280	195	160	135	22	3	135	232	8-18	23
100	4	320	215	180	155	24	3	156	263	8-18	32
125	5	400	245	21O	185	26	3	248	370	8-18	39
150	6	500	280	240	210	28	3	285	425	8-23	52
200	8	600	335	295	265	30	3	362	530	8-23	89





華特隆閥門訂貨須知：

    一、①GL41F46襯氟Y型過濾器產品名稱與型號②GL41F46襯氟Y型過濾器口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定GL41F46襯氟Y型過濾器型號，請按GL41F46襯氟Y型過濾器型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
