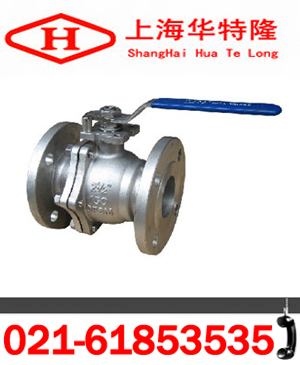

Q41H手動球閥性能參數
一、概述:
Q41H手動球閥是專為介質溫度高于300℃的工礦條件而設計的,密封形式采用金屬球對金屬閥座密封,具有抗高溫,耐磨損,防火,防靜電等優點,可選用浮動球或固定球結構。
二、Q41H手動球閥特點:
1.手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構,在球閥開啟、關閉的位置設定限位,當閥門使用在關鍵裝置上時,限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。
2.閥桿采用A182F(1Cr13)整體鍛造并調制處理,硬度達到HB220~250。閥桿通過平鍵或花鍵或方契與手柄連接,通用性強,拆裝方便。閥桿設有防吹出結構。
3.閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈,使得閥桿在一定的潤滑情況下實現可靠的密封。
4.根據需要,球閥可設計成防靜電結構,在球體與閥桿、閥桿與閥體之間設置導電彈簧,避免靜電打火點燃易燃物質,確保系統安全。
5.密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構;DN150以下為浮球形式,DN200以下為固定球形式。
三、Q41H手動球閥執行標準:
設計規范:GB/T 12237、API 6D
結構長度:GB/T 12221
連接法蘭:JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗:JB/T 9092,GB/T13927,API 6D
壓力-溫度:GB/T 9131
產品標識:GB/T 12220
四、Q41H手動球閥主要性能規范:
壓力等級 |
公稱壓力 |
磅級 | ||||||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 | ||
試驗壓力 |
殼體試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 | |
適用工況 |
適用介質 |
紙漿、漿料、粉塵及各種固體顆粒介質 | ||||||||
適用溫度 |
-196~≤550℃ | |||||||||
適用規范 |
設計制造按 |
GB12237-89 API60 JP17S-48 | ||||||||
法蘭尺寸按 |
JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 | |||||||||
結構長度按 |
GB12221-89 ANSI B16.0 JIS B2002 | |||||||||
檢驗試驗按 |
JB/T9092-99 API598 |
號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 | ||
GB |
ASTM |
GB |
ASTM | ||||
1 |
閥體 |
WCB |
A216-WCB |
8 |
彈簧 |
60Si2Mn |
AISI 9260 |
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
3 |
閥座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
4 |
球體 |
1Cr13 |
A276-420 |
11 |
填料壓蓋 |
WCB |
A216-WCB |
5 |
螺母 |
35 |
A194-2H |
12 |
擋圈 |
65Mn |
AISI 1066 |
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
閥桿 |
1Cr13 |
A276-410 |
7 |
座墊 |
1Cr18Ni9Ti |
304 |
14 |
螺釘 |
35 |
A193-B7 |
型號 |
公稱通徑 DN |
尺寸(mm) | |||||||
L |
D |
D1 |
D2 |
H |
b-f |
Z-Φd |
Do | ||
Q41F-16P(R) |
15 |
130 |
95 |
65 |
45 |
60 |
14-2 |
4-14 |
108 |
20 |
140 |
105 |
75 |
55 |
64 |
14-2 |
4-14 |
120 | |
25 |
150 |
115 |
85 |
65 |
90 |
16-2 |
4-14 |
165 | |
32 |
165 |
135 |
100 |
78 |
105 |
16-2 |
4-18 |
180 | |
40 |
180 |
145 |
110 |
85 |
150 |
16-3 |
4-18 |
240 | |
50 |
200 |
160 |
125 |
100 |
190 |
16-3 |
4-18 |
240 | |
65 |
220 |
180 |
145 |
120 |
195 |
18-3 |
4-18 |
320 | |
80 |
250 |
195 |
160 |
135 |
215 |
20-3 |
8-18 |
350 | |
100 |
280 |
215 |
180 |
155 |
250 |
20-3 |
8-18 |
400 | |
125 |
320 |
245 |
210 |
185 |
280 |
22-3 |
8-18 |
500 | |
150 |
360 |
280 |
240 |
210 |
320 |
24-3 |
8-23 |
600 | |
200 |
400 |
335 |
295 |
265 |
370 |
26-3 |
12-23 |
800 | |
Q41F-25P(R) |
40 |
180 |
145 |
110 |
85 |
160 |
16-3 |
4-18 |
240 |
50 |
200 |
160 |
125 |
100 |
205 |
20-3 |
4-18 |
270 | |
65 |
220 |
180 |
145 |
120 |
215 |
22-3 |
8-18 |
350 | |
80 |
250 |
195 |
160 |
135 |
230 |
22-3 |
8-18 |
400 | |
100 |
280 |
230 |
190 |
160 |
270 |
24-3 |
8-23 |
500 | |
125 |
320 |
270 |
220 |
188 |
300 |
28-3 |
8-25 |
600 | |
150 |
360 |
300 |
250 |
218 |
340 |
30-3 |
8-25 |
900 | |
200 |
400 |
360 |
310 |
278 |
400 |
34-3 |
12-25 |
1100 |
訂貨流程
1.客戶采購清單請傳真至 021-61857272,或來電咨詢 021-61853535。
2.收到客戶采購清單,為客戶提供閥門型號選型與報價(產品報價單)。
3.具體商定:交貨期、特殊要求等事宜。
訂貨須知
一、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
1.結構長度
2.連接形式
3.公稱直徑、全通徑、縮徑、管道尺寸
4.運用介質及溫度、壓力范圍
5.實驗、檢驗標準及其他要求
二、本場可根據客戶特殊要求配置各類驅動裝置。
三、如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
