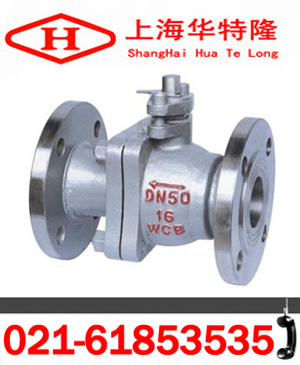

Q41F-16C鑄鋼球閥性能參數解析

發布日期：2016-05-28 文字：【大】【中】【小】

一、概述：
Q41F-16C鑄鋼球閥適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
二、Q41F-16C鑄鋼球閥技術規范：

設計依據	國標系列	美標系列
設計標準	GB/T12237	AP16D	ANSI B16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSI B16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

三、Q41F-16C鑄鋼球閥主要零件材料：

序號 NO	零件名稱	材質
序號 NO	零件名稱	GB	ASTM
1	閥體	WCB	A2116-WCB
2	密封圈	PTFE、RPP	PTFE、RPP
3	球體	1C18Ni9Ti	SS304
4	螺母	35	A194-2H
5	螺柱	35CrMoA	A193-B7
6	石體	WCB	A216-WCB
7	墊片	柔性石墨+不銹鋼	B12.10-304F/.G
8	填料	PTFE	PTFE
9	填料壓蓋	WCB	A2116-WCB
10	定位片	25	A105
11	擋圈	65Mn	AISI 1066
12	手柄	K33	A47-667 Gr.32510
13	閥桿	1Cr33	A276-410
14	螺釘	35	A193-B7
15	止推墊片	PTFE	PTFE

四、Q41F-16C鑄鋼球閥外形連接尺寸：

型號	公稱通徑 DN	尺寸(mm)
型號	公稱通徑 DN	L	D	D1	D2	H	b-f	Z-Φd	Do
Q41F-16C(R)	15	130	95	65	45	60	14-2	4-14	108
	20	140	105	75	55	64	14-2	4-14	120
	25	150	115	85	65	90	16-2	4-14	165
	32	165	135	100	78	105	16-2	4-18	180
	40	180	145	110	85	150	16-3	4-18	240
	50	200	160	125	100	190	16-3	4-18	240
	65	220	180	145	120	195	18-3	4-18	320
	80	250	195	160	135	215	20-3	8-18	350
	100	280	215	180	155	250	20-3	8-18	400
	125	320	245	210	185	280	22-3	8-18	500
	150	360	280	240	210	320	24-3	8-23	600
	200	400	335	295	265	370	26-3	12-23	800
Q41F-25C(R)	40	180	145	110	85	160	16-3	4-18	240
	50	200	160	125	100	205	20-3	4-18	270
	65	220	180	145	120	215	22-3	8-18	350
	80	250	195	160	135	230	22-3	8-18	400
	100	280	230	190	160	270	24-3	8-23	500
	125	320	270	220	188	300	28-3	8-25	600
	150	360	300	250	218	340	30-3	8-25	900
	200	400	360	310	278	400	34-3	12-25	1100
Q41F-40C(R)	15	130	95	65	45	60	16-2	4-14	40
	20	140	105	75	55	65	16-2	4-14	51
	25	150	115	85	65	90	18-2	4-14	58
	32	180	135	100	78	105	18-3	4-18	66
	40	200	145	110	85	170	18-3	4-18	76
	50	220	160	125	100	230	20-3	4-18	88
	65	250	180	145	120	250	22-3	8-18	110
	80	280	195	160	135	250	22-3	8-18	121
	100	320	230	190	160	295	24-3	8-23	150
	125	400	270	220	188	330	28-3	8-25	176
	150	400	300	250	218	375	30-3	8-25	204
	200	550	375	320	282	440	38-3	12-30	260

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司的服務熱線：021-61853535，本資料來自上海華特隆閥門制造有限公司www.shhqf.com，如需轉載請注明。
訂貨流程
1.客戶采購清單請傳真至 021-61857272，或來電咨詢 021-61853535。
2.收到客戶采購清單，為客戶提供閥門型號選型與報價（產品報價單）。
3.具體商定：交貨期、特殊要求等事宜。
訂貨須知
一、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
1.結構長度
2.連接形式
3.公稱直徑、全通徑、縮徑、管道尺寸
4.運用介質及溫度、壓力范圍
5.實驗、檢驗標準及其他要求
二、本場可根據客戶特殊要求配置各類驅動裝置。
三、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
