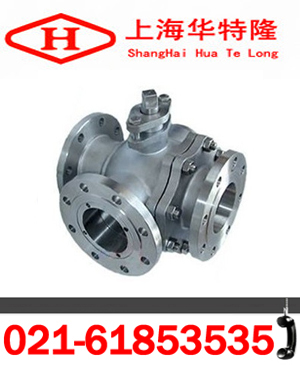

Q45F三通球閥產品特點及性能規范
一、概述：
Q45F三通球閥開啟和關閉只要旋轉手柄90’便可轉換任何流體方向，用于介質流向的切換，能使相互垂直的兩個通道連接；不能同時保持第三條管道的相互連通，只起分配作用。利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。一閥多用：任一通口可用作入口而無泄漏。適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
二、Q45F三通球閥特點：
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
2、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
三、Q45F三通球閥零件材料：
|
零件名稱 |
材質 | |
|
GB |
ASTM | |
|
閥體、閥蓋 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、對位聚苯 |
PTFE、對位聚苯 |
|
球體 |
1Cr18Ni9Ti |
SS 304 |
|
閥座、閥桿 |
2Cr13 |
A246-416 |
|
雙頭螺栓 |
35CrMoA |
A193-B7 |
|
型號 |
Q44F-16C |
Q44F-25C |
Q44F-40C |
Q44F-16P |
Q44F-25P |
Q44F-40P | |
|
工作壓力（℃） |
1.6 |
2.5 |
4.0 |
1.6 |
2.5 |
4.0 | |
|
適用溫度（℃） |
≤150 | ||||||
|
適用介質 |
水、蒸汽、油品等 |
弱腐蝕性介質 | |||||
|
材料 |
閥體 |
碳素鋼鑄件 |
鉻鎳鈦不銹鋼鑄件 | ||||
|
球體、閥桿 |
2Cr13 |
鉻鎳鈦不銹鋼 | |||||
|
密封圈 |
增強聚四氟乙烯 | ||||||
|
填料 |
聚四氟乙烯 | ||||||
五、Q45F三通球閥主要試驗壓力：
|
公稱壓力 |
試驗壓力 | ||
|
殼體 |
高壓液密封 |
低壓液密封 | |
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 | |
|
4.0 |
6.0 |
4.4 | |
|
CLASS150 |
3.0 |
2.2 | |
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | |
|
適用溫度 |
-28～350℃ | ||
|
應用規范 |
連接法蘭 |
JB79-59 GB9113、 | |
|
檢驗試驗 |
JB/T 9092-99 、API598 | ||
|
型號 |
公稱通徑 |
尺寸(mm) | |||||||||
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W | ||
|
Q44F-16C |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 | |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 | |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 | |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 | |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
220 | |
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
240 | |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
270 | |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
350 | |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
500 | |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
600 | |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1000 | |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1400 | |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
1800 | |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司的服務熱線：021-61853535， 本資料來自上海華特隆閥門制造有限公司www.zjhtlw.com，如需轉載請注明。
