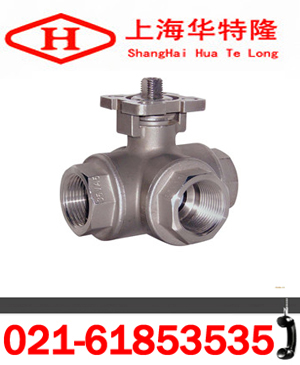

Q14F高平臺三通球閥應用規范

一、概述：
    Q14F高平臺三通球閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。高平臺三通球閥在管路中主要用來做切斷、分配和改變介質的流動方向。設計生產采用:國際標準, JB, ISO, API, GB, BS等標準設計生產, 其安全性和質量性都經過嚴格處理發放國內外市場。
二、Q14F高平臺三通球閥主要特點：
11． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。本類閥門在管道中一般應當水平安裝。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，三科閥門球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
三、Q14F高平臺三通球閥應用規范：
連接形式:內螺紋
公稱通徑:1/2”∼4”.
適用介質:水,油,蒸汽,碳酸,硝酸.
壓力范圍:1000WOG.
啟閉力N:400∼500.
適用溫度:-40~200（°C）
主體材料:不銹鋼,304.316.
設計生產采用:國際標準, JB, ISO, API, GB, BS等標準設計生產
四、Q14F高平臺三通球閥主要零件材料：

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司的服務熱線：021-61853535， 本資料來自上海華特隆閥門制造有限公司www.zjhtlw.com，如需轉載請注明。
訂貨流程
1.客戶采購清單請傳真至 021-61857272，或來電咨詢 021-61853535。
2.收到客戶采購清單，為客戶提供閥門型號選型與報價（產品報價單）。
3.具體商定：交貨期、特殊要求等事宜。
訂貨須知
一、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
1.結構長度
2.連接形式
3.公稱直徑、全通徑、縮徑、管道尺寸
4.運用介質及溫度、壓力范圍
5.實驗、檢驗標準及其他要求
二、本場可根據客戶特殊要求配置各類驅動裝置。
三、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
