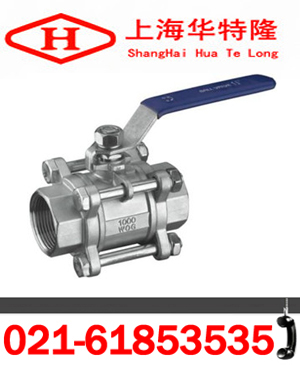

Q11F三片式內螺紋球閥工作原理

一、概述：
    Q11F三片式內螺紋球閥球體繞閥體中心線作旋轉來達到開啟、關閉的一種球閥，在管路中主要用來做切斷、分配和改變介質的流動方向，是近年來被廣泛采用的一種新型閥門。適用于PN1.0～4.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
二、Q11F三片式內螺紋球閥工作原理：

1、開啟過程
①在關閉位置，球體受閥桿的機械施壓作用，緊壓在閥座上。
②當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
③閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
④直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。
2、關閉過程
①關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
②繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
③快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
④手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
三、Q11F三片式內螺紋球閥零件材料：
