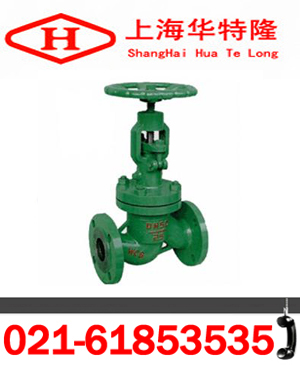

DSJ41H水封截止閥產品性能參數說明
一、DSJ41H水封截止閥主要概述：
DSJ41H水封截止閥適用于公稱壓力PN2.5～6.4MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質。
二、DSJ41H水封截止閥結構特點：
1、產品按國家標準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
2、填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好的氣密性。
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、結構緊湊，操作靈活，檢修方便，使用壽命長。
5、倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
三、DSJ41H水封截止閥選用標準：
設計與制造：JB/T3595
結構長度：GB/T15188.1
壓力溫度等級：GB/T3595
試驗與檢驗：GB13927 JB/T9092DS
四、J41H水封截止閥性能參數：
|
型號 |
DS/J61H-25 |
DS/J61H-40 |
DS/J61H-64 |
|
工作壓力（MPa） |
2.5 |
4.0 |
6.4 |
|
適用溫度（℃） |
≤425 | ||
|
適用介質 |
水、蒸汽、油品、非腐蝕性氣體 | ||
|
材料 |
閥桿 |
1Cr13或2Cr13 |
|
閥體、閥蓋、支架 |
WCB25 | |
|
閘板、閥瓣、密封面 |
Cr13型不銹鋼或硬質合金 | |
|
閥座密封面 |
不銹鋼 | |
|
閥桿螺母 |
鋁青銅 | |
|
填料 |
柔性石墨 |
|
公稱通徑DN(mm) |
尺寸(mm) |
重量(kg) | |||||||
|
L |
D |
D1 |
D2 |
b |
Z-φd |
H |
D0 | ||
|
DS/J41H-25 | |||||||||
|
10 |
130 |
90 |
60 |
40 |
16 |
4-14 |
272 |
120 |
6 |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
272 |
120 |
6 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
280 |
120 |
6 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
332 |
160 |
10 |
|
32 |
190 |
135 |
100 |
78 |
18 |
4-18 |
342 |
160 |
11 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
395 |
200 |
17 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
431 |
240 |
24 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
457 |
280 |
33 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
505 |
320 |
47 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
549 |
360 |
62 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
621 |
400 |
96 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
703 |
400 |
128 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
828 |
400 |
168 |
訂貨流程
1.客戶采購清單請傳真至 021-61857272，或來電咨詢 021-61853535。
2.收到客戶采購清單，為客戶提供閥門型號選型與報價（產品報價單）。
3.具體商定：交貨期、特殊要求等事宜。
訂貨須知
一、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
1.結構長度
2.連接形式
3.公稱直徑、全通徑、縮徑、管道尺寸
4.運用介質及溫度、壓力范圍
5.實驗、檢驗標準及其他要求
二、本場可根據客戶特殊要求配置各類驅動裝置。
三、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
