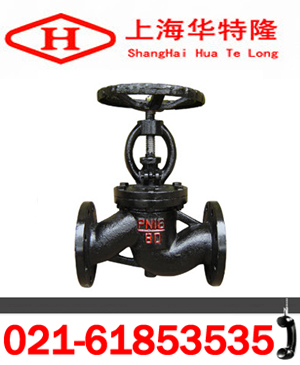

J41T鑄鐵截止閥產品性能參數說明
一、J41T鑄鐵截止閥主要概述：
J41T鑄鐵截止閥是一種常用的截斷閥，主要用來按通或截斷管路中的介質，一般不用于調節流量，截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。與閘閥相比，截止閥的結構較簡單，制造與維修都較方便，密封面不易磨損、擦傷，密封性較好，壽命較長，啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作啟閉用。
二、J41T鑄鐵截止閥性能規范：
|
型號 |
公稱壓力 |
試驗壓力 |
工作溫度 |
適用介質 | |
|
強度（水） |
密封（水） | ||||
|
J41T-16 |
1.6 |
2.4 |
≤1.8 |
200 |
蒸汽、水 |
|
J41W-16 |
1.6 |
2.4 |
≤1.8 |
100 |
油品 |
|
J41H-16 |
1.6 |
2.4 |
≤1.8 |
200 |
蒸汽、水 |
|
J41G-16 |
1.6 |
2.4 |
≤1.8 |
100 |
蒸汽、水 |
三、J41T鑄鐵截止閥主要零件材料：
|
零件名稱 |
材料 | |||
|
J41T-16 |
J41W-16 |
J41H-16 |
J41F-16 | |
|
閥體、閥蓋 |
灰鑄鐵 |
灰鑄鐵 |
灰鑄鐵 |
灰鑄鐵 |
|
閥桿 |
鋼 |
鋼 |
鋼 |
鋼 |
|
閥瓣 |
灰鑄鐵+黃銅 |
灰鑄鐵 |
灰鑄鐵+不銹鋼 |
灰鑄鐵聚四氟乙稀 |
四、J41T鑄鐵截止閥主要外形尺寸：
|
型號 |
公稱通徑DN（mm） |
尺寸 | |||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do | ||
|
J41T-16 |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
113 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
113 |
80 | |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
125 |
80 | |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
145 |
100 | |
|
40 |
200 |
1451 |
110 |
85 |
18-3 |
4-18 |
180 |
130 | |
|
50 |
230 |
60 |
125 |
100 |
20-3 |
4-18 |
200 |
130 | |
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
205 |
150 | |
|
J41T-16 |
65 |
290 |
180 |
145 |
120 |
22-3 |
4-18 |
310 |
150 |
|
80 |
310 |
195 |
160 |
135 |
24-3 |
8-18 |
350 |
240 | |
|
100 |
350 |
215 |
181 |
155 |
26-3 |
8-18 |
365 |
240 | |
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
430 |
300 | |
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
450 |
300 | |
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
556 |
300 | |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司的服務熱線：021-61853535， 本資料來自上海華特隆閥門制造有限公司www.zjhtlw.com，如需轉載請注明。
