產品說明

一、概述：

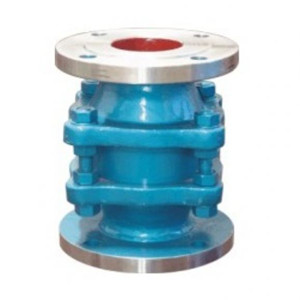

    ZGB-1防爆波紋阻火器又名防火器，是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延和防止回火而引起爆炸的裝置。通常裝在輸送或排放易燃易爆氣體的管線上。如火炬、加熱燃燒系統、石油氣體回收系統或其他易燃氣體系統。ZGB-1防爆波紋阻火器結構合理，重量輕，耐腐蝕，阻爆性能合格，連續13次以亞音速火焰試驗每次都能阻火。阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。
二、ZGB-1防爆波紋阻火器執行標準：
設計規范：GB5908-86
試驗與檢驗： GB1347-92
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928 。
三、ZGB-1防爆波紋阻火器主要零件材料：

閥體材料	碳鋼WCB、不銹鋼304、316、
阻火芯件材料	不銹鋼防爆阻火波紋板
密封件材料	耐油石棉橡膠、四氟PTFE
環境溫度 ℃	≤480
公稱壓力(MPa)	0.6~5.0
防爆級別	BS5501:ⅡA、ⅡB、ⅡC

四、ZGB-1防爆波紋阻火器（國標法蘭）外形連接尺寸：

規格	安裝尺寸（mm）
	D2	D	L	H	N-d
DN50	Φ110	Φ140	220	235	4×14
DN80	Φ150	Φ185	280	270	4×18
DN100	Φ170	Φ205	325	275	4×18
DN150	Φ225	Φ260	425	290	8×18
DN200	Φ280	Φ315	495	305	8×18
DN250	Φ335	Φ370	595	320	12×18
DN300	Φ395	Φ435	655	405	12×23

五、ZGB-1防爆波紋阻火器（美標法蘭）外形連接尺寸：

規格	安裝尺寸（mm）
	D2	D	L	H	N-d
DN50	Φ110	Φ140	220	235	4×14
DN80	Φ150	Φ185	280	270	4×18
DN100	Φ170	Φ205	325	275	4×18
DN150	Φ225	Φ260	425	290	8×18
DN200	Φ280	Φ315	495	305	8×18
DN250	Φ335	Φ370	595	320	12×18
DN300	Φ395	Φ435	655	405	12×23

華特隆閥門訂貨須知:
一、ZGB-1防爆波紋阻火器產品名稱與型號 口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZGB-1防爆波紋阻火器型號，請按ZGB-1防爆波紋阻火器型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
