產品說明

一、概況：

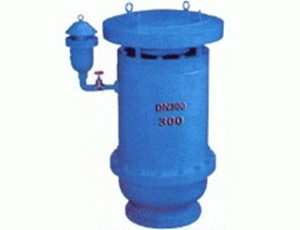

    PQ42X復合式高速排氣閥是一種排吸氣快速,大排量的排吸氣閥,廣泛應用于管路上的高點或轉折點有閉氣的地方,來排除管內的氣體來疏通管道，達到正常工作。如不裝此閥，管道隨時出現氣阻,使管道出現水容量達不到設計要求,其次;管道在運轉時出現停電、停泵管道及時出現負壓力會引起管道振動或破裂。排、進氣閥就迅速把空氣吸入管內,防止管道振動或破裂。
二、PQ42X復合式高速排氣閥原理：
    當水進入管路時,塞頭停在定位架下部,進行大量排氣，當空氣排完時,水進入閥門把球浮起,傳動塞頭到關閉,停止排氣。管道在正常運轉時自然會產生少量氣體,這些氣體會聚集到管內上部,到相當程度,閥內水位下降,浮球順水下降氣體從小孔排出,如出現停電、停泵,管道內水流空時隨時會出現負壓,浮球順水下降,打開小孔帶動大孔進行大量進氣確保管道可靠。
三、如何選擇PQ42X復合式高速排氣閥的口徑：
1）在管路中較高的成個點上，分別計算出其額定的排氣（或吸氣量）。
A.如由泵浦送水量計算：（吸）排氣閥C.F.S.=GPM of PUMP/449 （英制）CMH of PUMP(公制)。
B.如由重力計算：（吸）排氣閥C.F.S.=0.08666（SD5）1/2 （英制）或CMH=8.83（SD5）1/2（公制）S=斜率D=管路直徑。
2）如果考慮額定排氣量，一般復合式排氣閥（FKPQ42X）於進口壓力4psi（0.028Mpa）時， 即可將管內空氣在塞頭關閉前，將管內空氣排完，由1a或1b計算出的額定排氣量與4psi為參考點，於性能曲線圖查表，即可得到適當的FKPQ42X口徑。
3）如果考慮額定吸氣量時，一般管內負壓產生且超過5psi(0.03Mpa)以上時，才有可能破管，此時可由1a或1b計算出額定吸氣量與5psi為參考點，於性能曲線圖查表，即可得到適當的FKPQ42X口徑。
4）由2和3項比較，其中較大的口徑，即為我們所需的口徑。
5）如不考慮負壓產生而造成管路破裂時，可直接采用下表選擇適當FKPQ42X口徑，且管內水流速在1.2~2.4m/sec之間，亦可采用下表選擇FKPQ42X口徑。
四、PQ42X復合式高速排氣閥外形、法蘭尺寸表：

公稱通徑	D	D1	L	L1	H	Z	∮d
150	285	240	535	356	517	8	23
200	340	295	635	430	608	8	23
250	395	350	550	850	375	12	23
300	445	445	725	1100	375	12	23
400	565	565	1034	1350	375	16	28
500	670	670	1034	1350	375	20	28

華特隆訂貨須知：
一、PQ42X復合式高速排氣閥產品名稱與型號 口徑是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定PQ42X復合式高速排氣閥型號，請按PQ42X復合式高速排氣閥型號直接向我們華特隆銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
歡迎您訪問我們的網站moivx.cn，首先感謝您對我們華特隆的關注，如果您對我們的產品、服務有任何建議或者疑問的話，請立即聯系我們！我們會盡心盡力為您提供優良的服務。華特隆人祝福您----尊貴的客人！！！上海華特隆閥門制造有限公司是您理想的選擇！
