產品說明

一、概述：

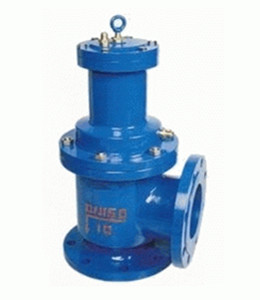

    J744X液動角式排泥閥主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用，相關產品有J644X氣動快開角型、JM744、JM644X氣動、液壓快開型、H742X液動型、100S角式隔膜型。
二、J744X液動角式排泥閥工作原理及性能：
    J744X液動角式排泥閥由液壓缸和角式截止閥兩大部分組成，液壓缸為動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。液壓缸活塞密封件L型皮碗，其密封性能好，經久實用。皮碗選用吸水革制作，其壽命達兩年以上，經用戶使用后的反饋信息有多達5年未更換者有之。開啟速度快，一般在15秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無泄漏，以便維修更換，如配以電磁換回閥指控液壓缸，則能實現遠控、自控等。若配手動裝置，可以4-12臺一排安裝同時啟動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源。
三、J744X液動角式排泥閥主要技術參數：
1.閥門公稱壓力：1.0Mpa
2.閥體密封壓力：1.1Mpa
3.液壓缸工作壓力：0.15-0.3 Mpa 、0.3-1.0MPa
4. 液壓缸工作介質：清水、氣、油
5.介質溫度：常溫

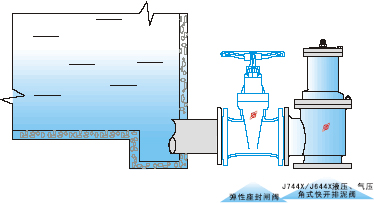

四、J744X液動角式排泥閥安裝示意圖：
    J744X液動角式排泥動力帶動閥板升降，開啟一般只需3秒鐘;液動角式排泥閥主要用于自來水公司各類水池，排除池底泥沙或污物;也可安裝在工作介質為水、氣、池等工業管道中作截流用;液動角式排泥閥驅動液可用清水或氣，本產品可節省人力物力，有很大的經濟效益是理想產品。
五、J744X液動角式排泥閥外形連接尺寸：

公稱通徑（mm）|尺寸（mm）|型(xing)號	J744X-10、J644X-10						接管螺紋G	快開角式型閥桿材料
	H	L1	L2	D	D1	z-Φd
80	480	135	125	195	160	4-18	1/2＇	不(bu)銹鋼
100	500	145	125	215	180	4-18	1/2＇	不銹鋼
150	620	203	140	280	240	8-23	1/2＇	不銹鋼
200	735	225	185	335	295	8-23	1/2＇	不銹(xiu)鋼
250	805	260	205	390	350	12-23	1/2＇	不銹鋼
300	940	280	245	440	400	12-23	3/4＇	不銹鋼(gang)
350	1100	305	270	500	460	16-23	1＇	不銹鋼
400	1200	304	310	565	215	16-25	1＇	不銹鋼

華特隆閥門訂貨須知：
    一、①J744X液動角式排泥閥產品名稱與型號②J744X液動角式排泥閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定J744X液動角式排泥閥型號，請按J744X液動角式排泥閥型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
尊敬的客戶：
一、概述：
    HXF-P真空破壞閥又叫真空破壞器是安裝在儲罐上的防止產生負壓的通風裝置，可與呼吸閥配套使用，用于增加儲罐空氣吸入量破壞容器真空狀態以防儲罐抽癟，也可單獨使用.
二、HXF-P真空破壞閥特點:
1）真空破壞閥作用于水輪機的后端，當真空度達到本閥的設定值范圍 時，閥門開始開啟，向管內補氣。
2）本閥閥門采用不銹鋼纖焊技術，以保證良好密封效果。
3）出廠時，按閥門開始開啟真空度調整好，（特別要求時請注明。）
三、HXF-P真空破壞閥工作原理：
    當容器或者管道的壓力低于設計壓力-0.01Kg~-0.1Kg時，由于管道內真空作用下，安裝在閥瓣上面的彈簧開始工作，閥瓣垂直得往下打開，此時外面的大氣進入容器中，破壞真空 。當容器的壓力達到+0.5Kg時，閥瓣被氣壓頂上去，形成密封
四、HXF-P真空破壞閥外形連接尺寸：

DN	D1	D2	H1	H
100	180	205	14	213
150	240	275	18	308
200	310	350	21	360

華特隆閥門訂貨須知：
    一、①HXF-P真空破壞閥產品名稱與型號②HXF-P真空破壞閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定HXF-P真空破壞閥型號，請按HXF-P真空破壞閥型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
尊敬的客戶：
    歡迎您訪問我們的網站moivx.cn，首先感謝您對我們華特隆的關注，如果您對我們的產品、服務有任何建議或者疑問的話，請立即聯系我們！我們會盡心盡力為您提供優良的服務。華特隆人祝福您----尊貴的客人！！！上海華特隆閥門制造有限公司是您理想的選擇！
