產品說明

一、概述：

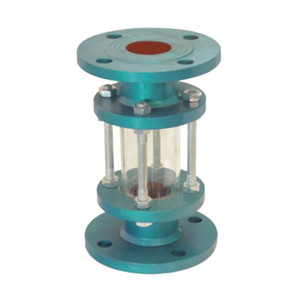

    SJ-BL玻璃管視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中的液體、氣體、蒸氣等介質的流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
二、SJ-BL玻璃管視鏡適用范圍：
1.化工，石油化工生產中的弱腐蝕性物料，如：水，氨，油品，烴類等。
2.化工生產中的腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酯酸等。
3.制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑。
4.輕工食品，制藥生產中有衛生要求的物料，如：啤酒，飲料，乳制品，糧漿醫藥品等。
三、SJ-BL玻璃管視鏡技術參數：
壓力等級： 0.6 /1.0/1.6 /2.5/4.0M PA ( 150LB-300 LB)
玻璃耐壓 ： 鋼化 硼 硅 玻 璃 片 ≤2.5 MPa  石英 玻 璃 片 ≤ 10.0M Pa
閥體材質： 碳鋼（ WCB）； 不銹鋼（ 304； 316； 304L； 316L）； 雙相鋼
視窗材質： 鈣鈉玻璃 ； 鋼化硼硅玻璃 ； 石英玻璃
玻璃耐溫：鋼化硼硅 玻璃 ：≤2 00℃，石英玻璃： ≤1000 ℃   允許急變溫度=60℃
密封墊片： 丁晴橡膠墊片 ； 聚 四氟乙烯墊片； 金屬石墨墊片
螺帽螺栓： 20# 3 04 304L  316 316L
法蘭密封面 ： 突面 （ RF） 平 面 （ FF） 凹凸面 （ MFM） 榫槽面 （ TG）
法蘭標準： HG GB HGJ  J B ANSI JIS DIN BS N F
法蘭制造檢測標準 ： HGJ 501- 502 -8 6
螺紋標準： G  ； R； RC； NPT； PT；BSP
閥體外表： 碳 鋼 防腐油漆或發黑 ；不銹鋼酸洗處理或拋光
四、SJ-BL玻璃管視鏡結構尺寸：

G	DN	L	D	D1	D2	N-Φd
1/2	15	250	95	65	46	4-Φ14
3/4	20	250	105	75	55	4-Φ14
1	25	250	115	85	65	4-Φ14
11/4	32	250	135	100	78	4-Φ18
11/2	40	250	145	110	85	4-Φ18
2	50	250	160	125	100	4-Φ18
21/2	65	250	180	145	120	4-Φ18
3	80	250	195	160	135	4-Φ18
4	100	250	215	180	155	8-Φ18
5	125	250	245	210	185	8-Φ18
6	150	250	280	240	210	8-Φ23

五、SJ-BL玻璃管視鏡維護及保養:
1、玻璃管視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵；
2、玻璃管視鏡的視窗玻璃屬宜損件，安裝視鏡時要小心輕放； 　　
3、視鏡玻璃耐溫耐壓有相應的局限。
耐溫： 鋼化硼硅玻璃≤180℃、石英玻璃≤1000℃ 。 　　
耐壓： 鋼化硼硅玻璃片≤1.6MPa、石英玻璃片≤10.0MPa、鋼化硼硅玻璃筒<1.0MPa、石英玻璃筒<1.6MPa；　 　　
4、允許急變溫度<60℃，玻璃因溫差過大會破裂。 　　
5、根據壓力要求，可以適當加大上下法蘭的厚度，玻璃管的厚度，以提高抗壓能力。制造，檢測標準：參照《化工管道手冊》和HGJ501-502-86《壓力窗口視鏡》設計制造和驗收。
華特隆閥門訂貨須知：
    一、①SJ-BL玻璃管視鏡產品名稱與型號②SJ-BL玻璃管視鏡口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定SJ-BL玻璃管視鏡型號，請按SJ-BL玻璃管視鏡型號直接向我們華特隆銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華特隆的閥門專家為您審核把關。
